禮嘉嘉陵江大橋為重慶市快速路二橫線西段項目的控制性工程，為國內首座大跨徑上承式梁拱組合預應力混凝土剛構橋，采用對下部結構無推力、自平衡的梁-拱組合受力體系，大橋建設過程中需綜合采用梁橋、懸澆拱橋、矮塔斜拉橋建造工藝，成橋過程經歷多次體系轉換；梁拱組合三角區上弦箱梁與下弦拱梁需同步采用斜拉扣掛法，該工藝為行業內首次采用，無成功經驗可以借鑒。

　　梁拱組合三角區長61m、高度31.5m，由上弦箱梁與下弦拱梁組合交匯形成（交匯處夾角約14°）。三角區下弦拱梁底緣線按2.2次拋物線規律變化，沿橋梁軸線方向共25個節段，其中0#節段采用墩旁托架與橋墩同時澆筑，其余梁段采用掛籃懸臂澆筑施工工藝。上弦箱梁沿橋梁軸線方向共25個節段，其中0#節段長度12m，與橋墩固結；0#節段采用墩旁托架施工工藝與橋墩同時澆筑，1-12#節段高4.8m、長度在4.5～5.0m范圍之間，采用掛籃懸臂澆筑施工工藝。

　　施工中的獨特之處

　　橋梁施工過程中，融合梁橋、懸澆拱橋、矮塔斜拉橋施工工藝于一身，需經歷多次體系轉換。并且，首次在橋梁施工過程中運用上弦箱梁與下弦拱梁同步斜拉扣掛施工工藝。

　　針對橋梁構造特點，研發輕型爬坡倒三角掛籃，有效避開與臨時扣索的空間干涉，克服大角度變坡斜爬難題。提出上下弦梁合龍段施工工法，規避梁拱組合區域上弦箱梁與下弦拱梁掛籃空間干擾（10號節段以后），通過上弦箱梁菱形掛籃與下弦拱梁倒三角掛籃的空中重組，進行梁拱合龍段（13號節段）的澆筑。

　　開展基于BIM+智慧工地的管理應用，基于Revit+Navisworks進行施工方案模擬與交底工作，采用Revit對設計模型進行WBS模型分解；基于分解后的模型進行鋼棧橋、掛籃、臨時塔架等施工措施設計、計算、制造，利用Navisworks模擬出禮嘉大橋上下弦梁合龍段的最佳施工工序。同時，利用三維掃描技術結合施工傳統測量進行橋梁線形復核，基于掃描模型與設計模型自動對比，提前進行弧形線性的偏差分析及偏差控制，軸線最大偏差及平整度均在5mm內，實現成橋線形的精確控制。

　　下承式掛籃 形式更優

　　掛籃選型對比分析

　　下弦拱梁為C60鋼筋混凝土結構（未設置預應力體系），截面高度4.8m、寬度9m，拱梁頂、底緣線設計為2.2次拋物線規律變化，其變化方程式為y=-0.0006924(119-x)2.2+25.5，拱梁斜拱角度達到27°。下弦拱梁1至12號節段，采用懸澆拱橋施工工藝，即采用掛籃懸臂澆筑并在墩身設置臨時拉索輔助施工（臨時拉索張拉端設置于拱梁頂板齒板，通過臨時拉索預應力抵消自重引起的梁頂面拉應力），在13號節段與上弦箱梁交匯。為此下弦掛籃的設計需滿足三個要求：避免與臨時扣索形成空間干擾；有效解決與上弦箱梁施工的空間干擾問題；掛籃需具備大角度變坡斜爬能力?；谝陨先齻€(gè)要求開展掛籃選型對比分析（如下表所示）。

　　1.上承式掛籃

　　掛籃承重主桁架固定在梁體頂部，與懸吊平臺組成整體懸澆結構。

　　優點是上承式掛籃構造及受力明晰，施工工藝成熟，安拆除工作較為常規。但經施工模擬，梁頂面施工空間狹窄且存在與臨時扣索、上弦箱梁干擾的問題；運用上承式掛籃混凝土節段間采用豎向分縫，掛籃縱向懸挑長度較長，導致掛籃自重較大（經濟指標在0.48左右）；此外上承式掛籃變坡斜爬能力較差。

　　2.下承式掛籃

　　掛籃承重主桁設置在拱梁下部，由掛腿固定在拱梁背部形成整體懸澆結構。

　　優點是掛籃自重較小，經濟指標為0.32左右；具備優異的爬坡、角度定位調節能力。但可借鑒的成熟施工經驗較少，對掛籃的設計、制作、運用要求高，且安裝及拆除難度較大。

　　經以上對比分析可知，在相同設計承載力下，下承式掛籃自重更小，整體結構尺寸更小，爬坡能力更強；而且掛籃定位調節靈活性更強，更能適應拱梁弧度變化。同時解決了與臨時扣索、上弦箱梁空間干擾問題，因而選用下承式掛籃結構進行下弦拱梁施工。

　　下承式掛籃的設計

　　掛籃由承重桁架、行走系統、錨固系統、定位系統、模板系統、工作平臺等系統組成，單只掛籃重約82.3噸。

　　1.承重桁架

　　掛籃承重主桁是掛籃支撐模板體系和懸澆荷載的主體結構，承重主桁主要受力結構由兩榀倒三角形主桁構成。兩榀倒三角主桁之間設置前、中、后橫梁進行連接，保證整體性中橫梁上設置耳板連接錨固系統，在主桁中間設置掛腿，掛腿是主頂系統調整掛籃姿態時的主要受力結構，同時也是掛籃行走時支撐掛籃自重的主要受力構件。為減輕結構自重，主體結構除掛腿外其余部件均采用焊接H型鋼斷面構件，材質采用Q345B材料?！　?.行走系統

　　行走系統實現掛籃空載前移，主要由行走軌道、前后行走小車及推進油缸組成。行走時利用主頂系統將掛籃下放，使前行走小車（履帶式小坦克）落至軌道，調節頂升機構使后行走小車接觸下梁面并受力，行走小車伸縮桿調整掛籃行走角度，使掛籃處于平穩行走狀態，由行走油缸推動掛籃行走。

　　3.掛籃錨固系統

　　3月13日晚，銅安高速公路項目庹家溝大橋最后一根樁基順利澆筑完成。自此，該項目四分部銅梁段內三座大橋共計152根樁基全部完成。庹家溝大橋位于銅梁區金竹村，距銅梁城區約20km，為銅安項目四分部銅梁段內首座橋梁，橋梁全長448m，墩高46m，樁基采用1.8米和2米直徑的鉆孔灌注樁，共計68根。

　　“樁基是橋梁項目最關鍵控制性項目之一，它的施工進度直接關系整個項目的建設進程，為確保橋梁樁基施工順利完成，全體參建人員倒排施工工序，加大人機投入，嚴卡施工節點，確保了項目樁基施工高質、高效完成?！便~安項目四分部總經理王廣文說。

　　銅梁至安岳高速公路（重慶段）起于渝遂復線高速蒲呂樞紐互通，止于川渝省界譚家壩伏龍溪后與渝蓉高速相接。其中，銅梁段長39公里，設置有石魚下地互通、平灘下地互通，在平灘設服務區；并與渝遂復線蒲呂樞紐、與渝遂高速大塘樞紐、與三環高速土橋樞紐進行轉換，建成后將成為串聯重慶兩江新區與四川天府新區最近新通道。

　　據了解，該項目在重慶境內分為4個標段同步施工修建，接下來，各標段將搶抓“春季百日大干”施工黃金期，持續做好安全生產保障措施和文明施工，有序推動施工進度，為銅安高速公路項目早日通車奠定堅實基礎。

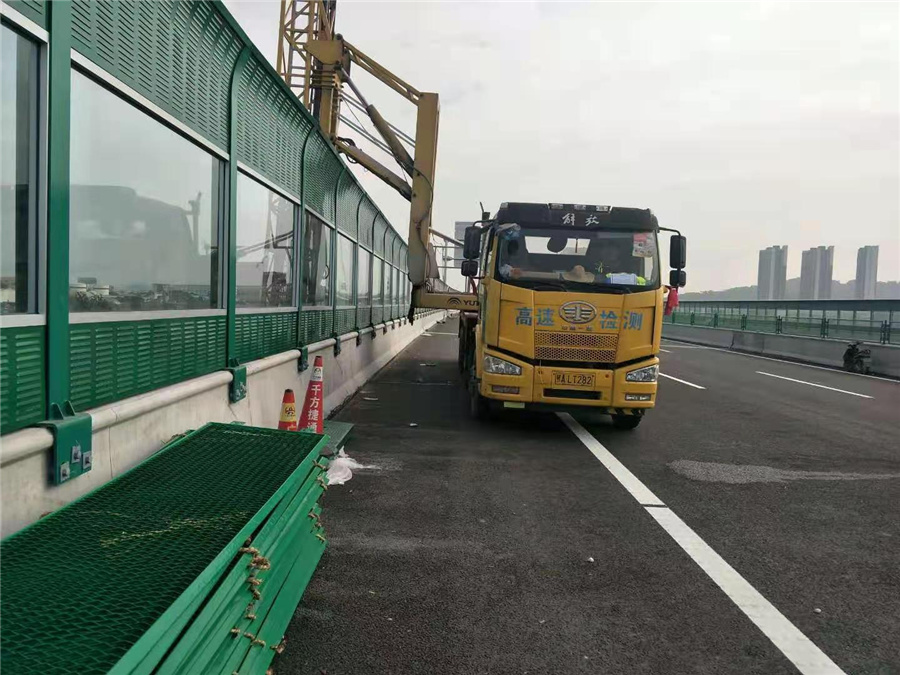

　　力擎橋梁檢測車出租公司可為國內大、中型工程項目提供長期穩定的橋檢車，可簽訂長期合作合同，資金雄厚，庫存量大,規格齊全,質優價廉,服務熱情。歡迎各施工單位和承包商來電咨詢，洽談橋檢車租賃、斗式橋檢車出租業務，我們將24小時熱誠為您提供優質的服務。24小時熱線：18076304895
